4. Verkeerslicht

Verkeerslicht

In deze les maken we ons eigen verkeerslicht.

Gebruik het in de klas of op de speelplaats.

Veel plezier!

Je leert:

  • Krokodillenklemmen aansluiten op de Micro:Bit
  • Meerdere leds aansluiten op de Micro:Bit

Wat heb je nodig:

STAP 1

Hoe werken verkeerslichtenverkeerslicht

Een verkeerslicht, iedereen kent het wel. In deze les maken we er zelf eentje die we aansturen via onze Micro:Bit.

Eerst gaat het groene licht voor een aantal seconden aan. Daarna gaat het groene licht uit en springt het oranje licht aan. Het oranje licht blijft slechts enkele seconden branden. Het oranje licht gaat terug uit en het rood licht gaat branden.

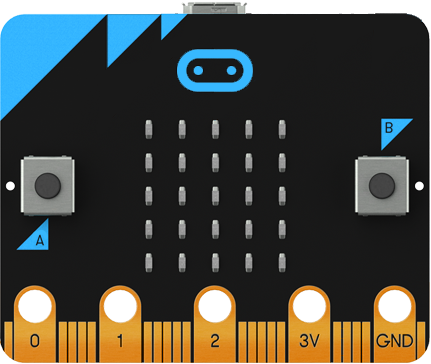

Je moet drie lichten aansluiten op je Micro:Bit en je hebt 3 pinnen waarop je ze kan aansluiten.

Je weet van een vorige les dat je een pin kan aansturen door ze op 0 (geen stroom) of 1 (stroom) te zetten.

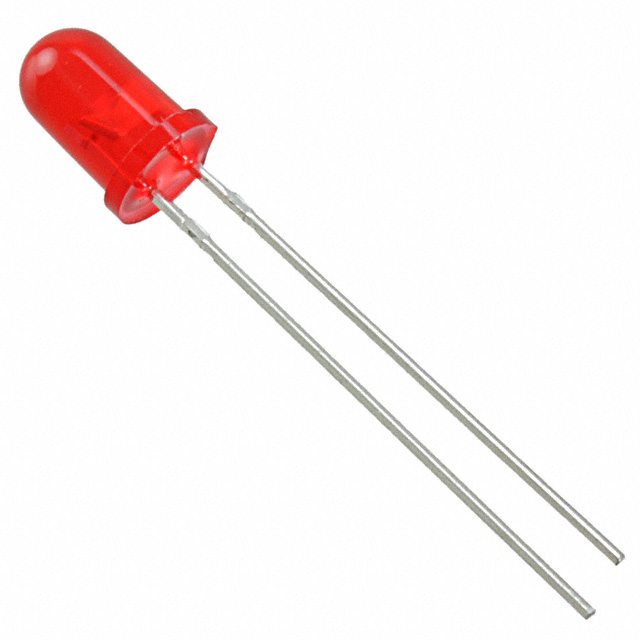

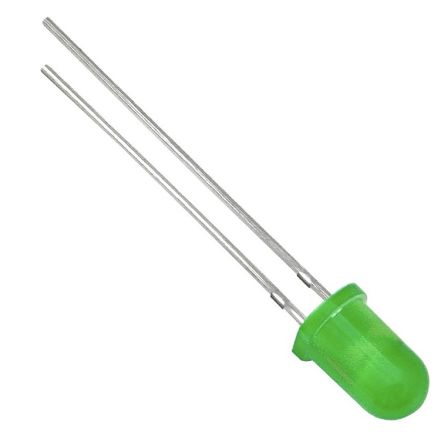

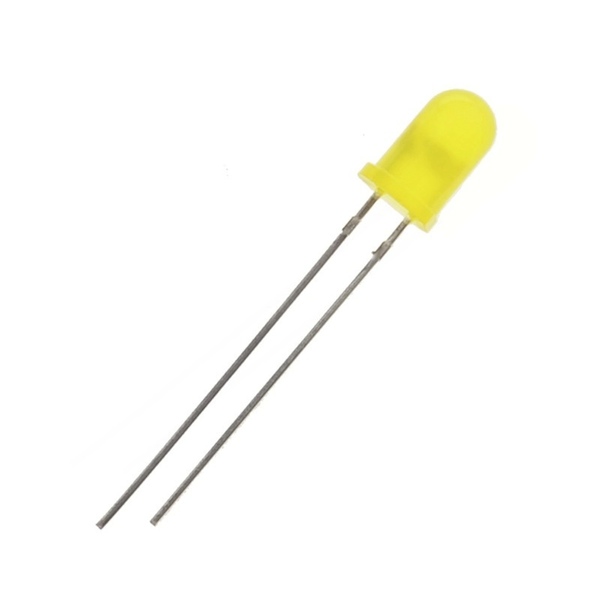

Straks sluit je de groene led aan op pin 0, de oranje led op pin 1 en de rode led op pin 2.

Het is belangrijk dat je hier vooraf al even over nadenkt. Stel voor je beging met programmeren een klein schema op.

Opdracht:

Schrijf vlug een schema op papier van hoe je code er zal uitzien.

  • Eerst moet de groene led branden. Pin o zal dus op 1 moeten staan.
  • Wacht een aantal seconden.
  • De groene led gaat uit en de oranje gaat branden.
  • ...

STAP 2

Code schrijven

Nu je een goed schema hebt, kan je beginnen met het schrijven van je code.

Je hebt slechts 3 blokken nodig die je telkens moet aanpassen.

blok

blok

blok

STAP 3

Aansluiten

Zet de code op je Micro:Bit en sluit de krokodillenklemmen aan. Als je de Micro:Bit nadien loskoppelt van je computer, vergeet dan niet om de batterij aan te sluiten.

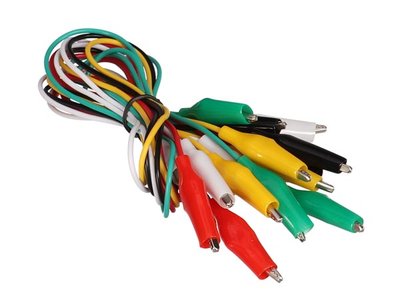

Sluit de krokodillenklemmen aan op je Micro:Bit. Let er op dat pin 0, pin 1 en pin 2 telkens naar de lange poot van de leds gaan.

De korte poot van elke led gaat naar GND. Er komen dus 3 krokodillenbekken toe bij GND.

schema

STAP 4

Extra

Hang grotere ledlampjes aan je Micro:Bit en maak een verkeerslicht voor op de speelplaats.

Stuur ons zeker een foto van jullie bouwsels

Veel plezier.

Download

Klik op de onderstaande link om een voorbeeldoplossing te downloaden.
